Как искать нефть подо льдом Арктики: физики расшифровали сигналы шельфа

Ученые МФТИ смоделировали процесс морской сейсморазведки в условиях арктического шельфа и показали, как ледяной покров, многолетняя мерзлота, морское дно и нефтяные залежи одновременно влияют на сейсмические сигналы. Работа, опубликованная в журнале Mathematical Models and Computer Simulations при поддержке Российского научного фонда (проект №23-11-00035), позволяет точнее интерпретировать сейсмограммы и выбирать оптимальную конфигурацию оборудования для поиска углеводородов.

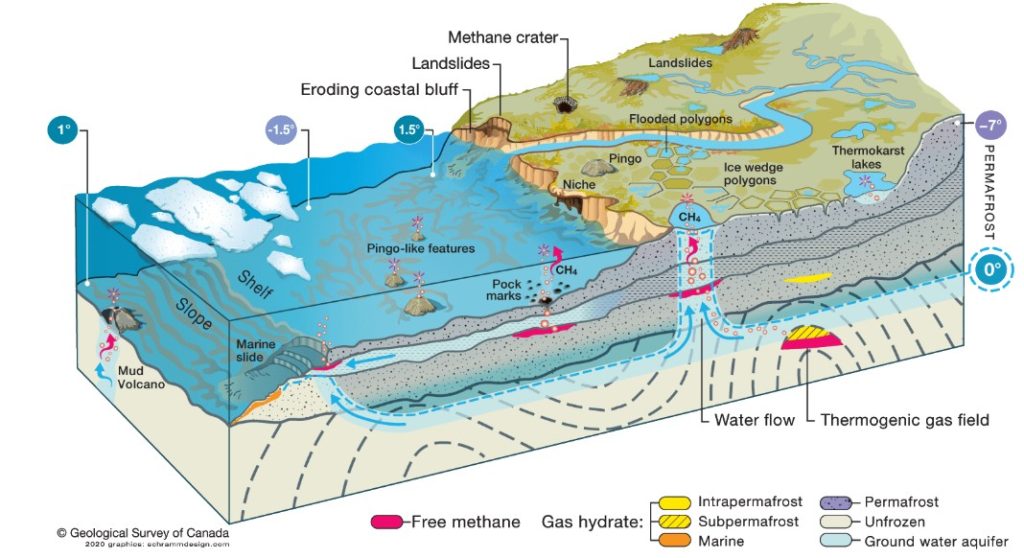

Арктический шельф считается одним из крупнейших мировых резервуаров неразведанных углеводородов. По оценкам геологов, здесь может находиться около 13% неоткрытых запасов нефти и почти 30% природного газа. Однако поиск этих ресурсов связан с серьезными трудностями. Ледяной покров, мелководье, многолетняя мерзлота и сложное строение донных пород существенно искажают сейсмические сигналы, из-за чего стандартные методы разведки нередко оказываются недостаточно надежными.

Чтобы разобраться в этих эффектах, исследователи построили подробную численную модель арктического шельфа. В нее вошли основные элементы реальной геологической среды: двухметровый ледяной покров, 60-метровый слой воды, осадочные породы морского дна толщиной около 75 метров, несколько слоев многолетнемерзлых пород и нефтяной пласт, расположенный примерно в 1200 метрах под поверхностью дна.

Нефтенасыщенный коллектор в модели отличался пониженной скоростью распространения звука по сравнению с окружающими породами — именно такой контраст обычно и становится причиной появления характерных отражений на сейсмограммах.

Для расчетов использовался сеточно-характеристический метод, хорошо зарекомендовавший себя при моделировании волновых процессов в неоднородных средах. Он позволяет корректно учитывать многочисленные границы между различными материалами и точно воспроизводить отражение, преломление и распространение волн. В качестве источника сигнала исследователи использовали вейвлет Рикера с центральной частотой 30 Гц — стандартный инструмент в сейсморазведке.

Авторы рассмотрели три различных сценария наблюдений. В первом случае источник сигнала находился в воде при отсутствии льда. Во втором источник размещался непосредственно в ледяном покрове. В третьем — возле морского дна. Приемники располагались либо на поверхности льда и воды, либо на дне.

Моделирование позволило выделить несколько важных эффектов, которые существенно влияют на качество разведочных данных.

Первый связан с появлением волн Рэлея в ледяном покрове. Эти поверхностные волны распространяются медленнее объемных, но обладают высокой амплитудой. В результате они могут буквально перекрывать полезные сигналы, отраженные от глубоких геологических структур.

Второй эффект — множественные переотражения в тонких приповерхностных слоях. Такие отражения создают на сейсмограммах дополнительные сигналы, которые могут ошибочно интерпретироваться как реальные подземные объекты.

Третьим источником помех оказались волны Стоунли, возникающие на границе между морским дном и водой. Особенно заметными они становятся при размещении оборудования непосредственно у дна.

Главной задачей исследования было понять, можно ли обнаружить нефтяной пласт на фоне всех этих искажений. Расчеты показали, что в условиях открытой воды нефтяная залежь определяется достаточно уверенно. Отражение от верхней границы коллектора имеет повышенную амплитуду по сравнению с отражениями от окружающих мерзлых пород, а время прохождения сигнала меняется из-за более низкой скорости звука внутри нефтенасыщенного слоя.

С появлением ледяного покрова ситуация становится значительно сложнее.

Когда источник и приемники располагаются во льду или рядом с поверхностью, мощные поверхностные волны и многократные переотражения практически скрывают сигналы, приходящие с глубины более километра. В таких условиях выделить отражение от нефтяного пласта крайне трудно.

Наиболее эффективной оказалась конфигурация, при которой источник размещается возле морского дна. В этом случае влияние поверхностных волн существенно уменьшается, а глубинные отражения становятся значительно более различимыми.

Еще один важный результат связан с разнесением источников и приемников по разным поверхностям. Если источник находится у дна, а приемники — у поверхности, либо наоборот, многие виды помех ослабевают быстрее, чем полезный сигнал от глубинных структур. Это позволяет заметно повысить качество интерпретации данных.

По сути, исследователи показали, что каждая составляющая арктического шельфа — лед, вода, мерзлота и нефтяной пласт — оставляет собственный узнаваемый след в сейсмограмме. Правильное расположение оборудования помогает отделить эти сигналы друг от друга и сделать поиск месторождений более надежным.

Практическое значение работы выходит далеко за рамки теоретического моделирования. Созданные цифровые модели могут использоваться для решения обратных задач — восстановления строения шельфа по реальным сейсмическим данным. Такие инструменты способны повысить точность геологоразведки и сократить затраты на дорогостоящие морские экспедиции.

Следующим этапом исследований станет переход к трехмерным моделям с более реалистичной геометрией границ между слоями. Кроме того, ученые планируют учитывать наличие трещин и газовых включений в мерзлых породах, которые также могут существенно влиять на распространение сейсмических волн.

«Арктический шельф представляет собой чрезвычайно сложную волновую среду. Лед, многолетнемерзлые породы и морское дно одновременно формируют сейсмическую картину, и без численного моделирования понять вклад каждого из этих факторов практически невозможно. Нам удалось воспроизвести все эти процессы в единой модели и показать, как на их фоне проявляется нефтяная залежь», — отмечает аспирантка МФТИ Евгения Гусева.

По словам исследователей, размещение источника сигнала у морского дна и использование приемников на разных уровнях — не просто техническое решение, а физически обоснованный способ подавления помех. Такой подход позволяет выделять отражения от глубоких пластов и эффективнее искать месторождения под арктическим шельфом.
